Una de las páginas más visitadas de nuestro sitio web trata sobre el uso de Estructuras Metálicas para ampliación de casas.

Y, muchos lectores se han puesto en contacto con nosotros para pedirnos consejos; por eso, queremos compartir algunas consultas recientes que podrían ser de interés más general.

Cuando se trata de cuestiones estructurales, siempre recomendamos a las personas, que consulten a un ingeniero estructural para realizar cálculos y declaraciones de métodos para cada situación en edificios, casas o bodegas.



¿Se puede mover las vigas de acero existentes desde debajo de la línea del techo al espacio del piso de arriba?

La primera investigación cuestionó si era posible levantar un acero en el espacio del piso superior una vez que se había colocado debajo de la línea del techo.

Nuestra respuesta inmediata fue que si se podría.

Tenga en cuenta que un acero nuevo simplemente reemplaza una pared estructural.

El método para levantar el acero sería similar a reemplazar la pared en primer lugar.

Usando puntales de hilera y esparcidores para soportar las vigas superiores a ambos lados del acero, cortaría las vigas en línea con el acero.

Maniobrando el acero hacia arriba, ajustaría la mampostería o las almohadillas en cada extremo, luego volvería a colgar las vigas de los soportes de las vigas aseguradas a las vigas en la red de acero.

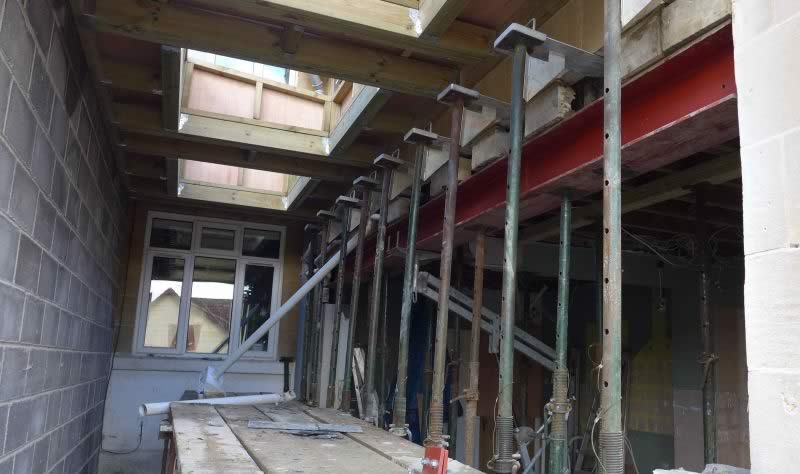

En la foto, claramente enfrentaban un desafío significativo; un desafío que nunca debería haber surgido si el diseño se hubiera considerado con más cuidado.

Puede ver qué tan bajas son estas vigas comparándolas con la entrada cercana.

Cuando terminaron el piso, el espacio libre habría sido de alrededor de 1,92 m.

Tenga en cuenta también cómo estaban colocando una cocina en la pared de la derecha: alguien de poco más de 6″ parado en la encimera estaría constantemente cepillando su cabeza contra la parte inferior de la caja.

¡Ahora y durante los próximos 30 años!

Para empeorar las cosas, los aceros también bloquean los tragaluces y hacen que el espacio parezca más pequeño.

Todo esto podría haberse evitado y describimos un método obvio a continuación.



Usa personas expertas en el Dibujo a Escala

Una representación a escala simple, identificaría este problema rápidamente y los clientes habrían insistido en un cambio en el diseño.

Siempre se deben generar imágenes y elevaciones en 3D, incluidas personas representativas para mostrar cómo encajarían y se moverían por el espacio.

Una imagen así, habría mostrado lo cerca que habría estado la cabeza de una persona alta del acero antes de que comenzara el trabajo.

¡Espero que compruebe que su diseñador le ha dado el espacio suficiente a su proyecto!



Aceros en el Techo

Siempre que es posible, nuestros diseños incorporan aceros en el espacio del techo porque produce una línea mucho más limpia.

Es un poco más caro con algunas alteraciones y redecoraciones en la habitación de arriba, pero va a vivir con las consecuencias durante mucho tiempo.

Podemos ofrecer consejos, opciones y apoyo moral a nuestro investigador, reconociendo que un cambio sería bastante costoso en esta etapa.



Tipos de Acero Estructural

Una segunda consulta se refería a las opciones para el diseño de estructuras metálicas para casas.

En particular, nuestro investigador quería comprender dos cosas:

1. la diferencia entre un diseño de poste de portería y uno de acero con piedras de almohadilla.

2. por qué se usaría una viga universal tradicional (viga en forma de I o H), en lugar de una viga cuadrada hueca.



Diseño de Acero del Poste de la Portería

El diseño del poste de la portería o del marco estabilizador proporciona estabilidad adicional si el objetivo es minimizar las líneas de visión.

Una piedra de almohadilla en las paredes del plumín ocuparía más espacio visual.

Nuestro diseño aquí fue maximizar la entrada de luz natural a través de las nuevas puertas francesas con luces laterales, por lo que los aceros verticales redujeron el volumen lateral de alrededor de 450 mm a menos de 250 mm.



¿Por qué utilizar una viga universal (en forma de i o h) sobre una viga hueca?

La mayoría de ingenieros estructurales especificarán vigas universales para aplicaciones domésticas.

Las vigas universales (UB) son horizontales y las columnas universales (UC) se instalan verticalmente.

Tienen forma de I o H (hay diferencias sutiles entre los dos, pero guardaremos esa discusión para otro momento).

También pueden denominarse Viguetas de acero laminado (RSJ).

Las vigas huecas se forman como secciones huecas redondas (CHS), cuadradas (SHS) o rectangulares (RHS).

Se pueden especificar en el trabajo doméstico pero solo como una columna.

Pueden tener una sección muy pequeña para proporcionar la resistencia requerida (100 mm aproximadamente, cuadrados) pero es difícil unir vigas cuadradas horizontales y verticales, por lo que se prefiere la forma universal.

Otra característica importante de la viga universal es que puede colocar vigas en la red o vigas para colgar vigas.

También, tiene acceso a tuberías y cables eléctricos fácilmente desde el lateral.

Por Nick Prescott
